3D-Analyse und Vermessungen für die Industrie 4.0
Leomess liefert Ihnen millimetergenaue 3D-Analysen Ihrer Produkte aus Profihand.

Sie wollen schnell die genauen Maße eines Produktes erfassen? Sie brauchen ein detailliertes 3D Modell Ihrer Produkte? Kein Problem! Leomess liefert Ihnen schnell und unkompliziert die 3D-Analyse, die Sie brauchen. Unsere Arbeit geht weit über die klassische Messdienstleistung hinaus. Profitieren Sie von unserer Erfahrung im industriellen 3D Scan und lassen Sie sich von unserem ausgezeichneten 3D Scan Service überzeugen.

Das Digitalisieren von realen Objekten ist ein wichtiges Element - nicht nur in der Industrie 4.0. Ob Sie Ihre Produkte Ihren Kunden im virtuellen Raum en Detail präsentieren wollen, oder die Messdaten Ihrer Objekte brauchen. Unsere verschiedenen Analysemethoden bieten Ihnen die Möglichkeit Ihre Produkte unabhängig von Größe und Komplexität schnell und unkompliziert scannen zu lassen. Entweder schicken Sie uns Ihre zu scannenden Objekte zu, oder wir führen die Messung bei Ihnen vor Ort durch. In jedem Fall bekommen Sie von Leomess eine präzise 3D-Analyse in professioneller Qualität.

Die Vermessung von Bauteilen erfolgt anhand von 3D-Scans, Fotogrammmetrie, Laserscan oder mit dem 3D-Messmikroskop.
Alle Daten aus dem 3D-Scan Service sind reproduzierbar und digital verfügbar – verwenden Sie unsere 3D-Daten in der Kommunikation mit Ihren Kunden. Schaffen Sie Vertrauen durch Transparenz, gute 3D-Scans und Analysen.

3D-Analyse mit Leomess. So arbeiten wir:

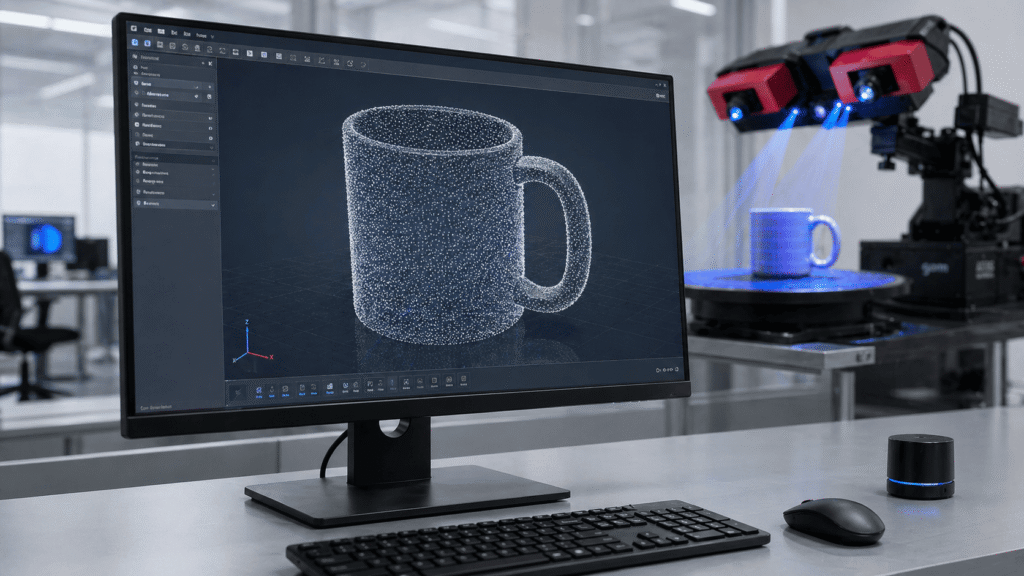

Zuerst scannen wir Ihr Bauteil im geeigneten Messerfahren. Dies sind z.B. CT-Scan, Laserscan oder Streifenlichtscan. Nach dem Scan liegen die Daten als Punktewolke von Millionen Punkten vor. Anschließend können wir ein 3D Modell Ihres Bauteils anfertigen und die Abweichungen zwischen Scandaten und Konstruktionsdaten (den CAD Daten, welche wir für Sie ebenfalls mit unserer Flächenrückführung wiederherstellen können), mittels Falschfarben, die wir über das Bauteil projizieren graphisch darstellen. So können Sie die Genauigkeit Ihres Bauteils millimetergenau optisch erfassen. Zuletzt liefern wir Ihnen nach Ermittlung der Zeichnungsmaße einen detaillierten Maßbericht als PDF und Excel Tabelle.

3D Analyse und Vermessung unsere Technik:

Unsere unterschiedlichen technischen Methoden ermöglichen es uns auf jedwede Anfrage, die Sie an uns richten individuell, mit dem richtigen Werkzeug und der passenden Methode eingehen zu können.


Bei der Maßermittlung und 3D-Scans kommen mehrere Verfahren zum Einsatz:

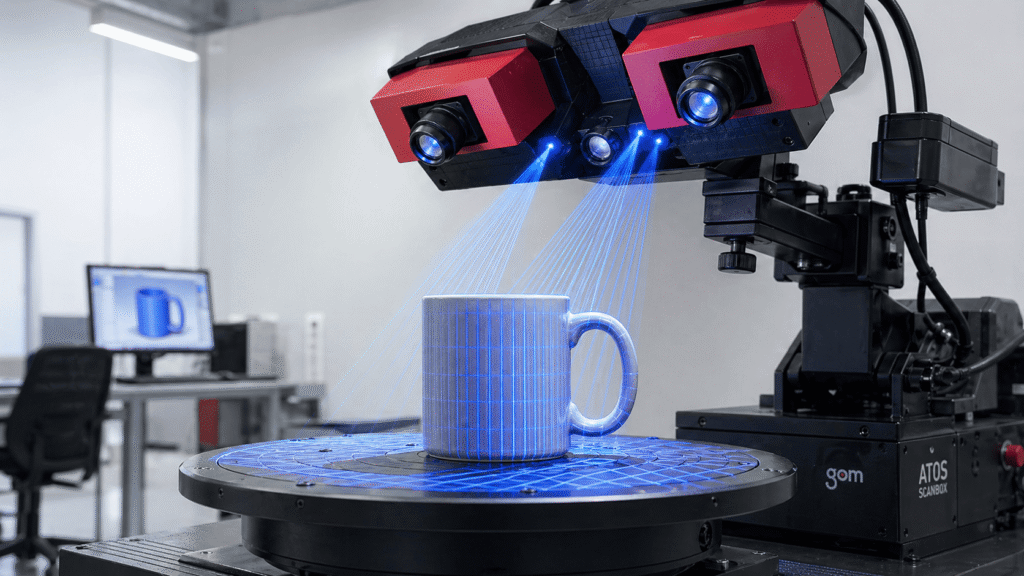

Streifenlichtprojektion (GOM):
Diese bietet die größte Flexibilität bei gleichzeitig maximaler Präzision. Größenbereich 1 mm bei 0,01 mm Auflösung bis 10 m bei 0,3 und 5 mm Auflösung.

Fotogrammetrie:
Bei besonders großen Objekten bietet sich die Fotogrammetrie als effektive Messmethode an. Der finanzielle Aufwand ist deutlich geringer als beim 3D-Scan von großen Objekten, kann aber auch damit kombiniert werden. Große oder sehr schwere (>2000kg) Objekte scannen wir direkt bei Ihnen
vor Ort.

CT-Scan:
Kommt bei schwer zugänglichen Geometrien zum Einsatz, bietet hohe Präzision bei einem Größenbereich von
1 mm bis 350 mm.

3D-Messmikroskop:
Wir dokumentieren und reproduzieren Ihre Arbeiten! z.B.: Werkzeuge, Modelle oder Prototypen.

Laserscan:
Ermöglicht mobiles und effizientes Messen von großen Bauteilen auch in rauen Umgebungen.

Sie haben eine spezielle Anfrage?
Nehmen Sie einfach und unkompliziert
Kontakt mit uns auf.

Die LeoMess GmbH im sauerländischen Schalksmühle ist Ihr Partner im Bereich optischer Vermessung mittels Streifenlichtprojektion, bei Flächenrückführung, Analyse von 3D Scan-Daten und bei der Erstellung von Prüfbericht und EMPB.
